履帶行走液壓系統的主要作用是實現水采船行走、轉向、履帶升降。

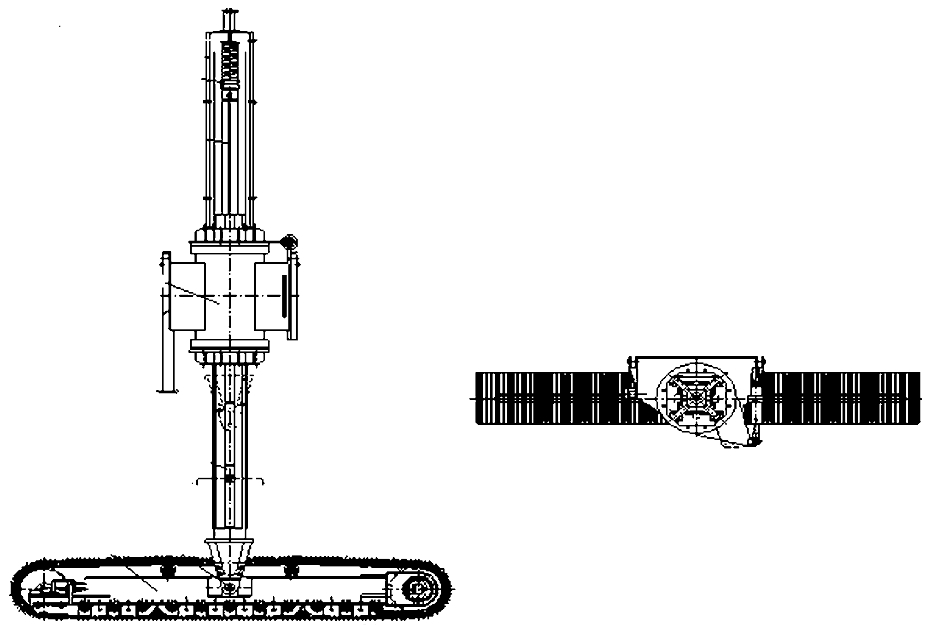

    履帶行走系統的組成
    水采船履帶行走系統主要由懸掛架、液壓提升油缸、轉向樞、提升樞軸、履帶總成部分、液壓轉向油缸等部件組成。每條履帶支承負荷為34t，水中作業時，支承負荷為15t。采船履帶的液壓轉向油缸工作行程為203·5mm。國產工代水采船液壓提升油缸的工作行程為1930mm，進口水采船和國產∐代水采船液壓提升油缸的工作行程均為2450mm。為保障水采船工作平臺的水平和穩定性，履帶升降系統可以相對船體自動浮動。
    在水采船履帶轉向控制方面，履帶轉向油缸采用電液比例方向閥，結合PLC可編程控制系統、DGPS全球定位導航系統和液壓伺服系統等技術，水采船會按照預先設定的航道位置和接收到的DGPS信號自動糾偏，完成精準的航道作業。左右移動、掉頭等工作需要手動完成，履帶的轉向角為±7°。

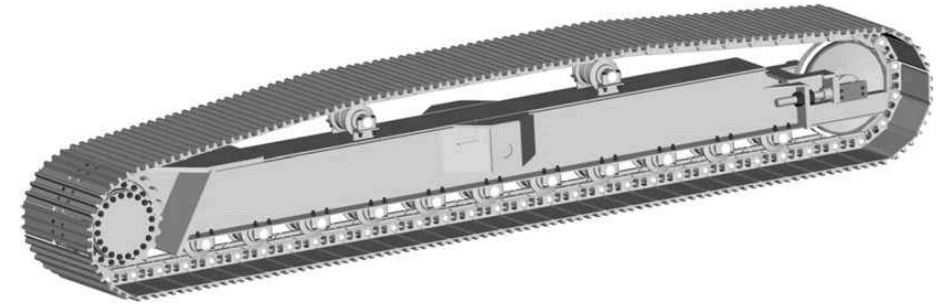

    履帶總成

    履帶總成部分主要由履帶框架、鏈軌總成 (鏈軌、履帶板)、驅動鏈輪、支重輪、引導輪、液壓馬達等部件組成。其中履帶板為三齒熱軋成型鏈板，具有高強度、抗彎曲、抗破碎和高耐磨性的特點，每套履帶總成配有71塊履帶板。引導輪具有高強度、抗沖擊、抗破碎、耐磨損的特點，每套履帶總成配有1個引導輪。驅動鏈輪為27齒，驅動轉速為5r∕min。每套履帶總成配有1個驅動輪。支重輪為雙法蘭形式，采用永久密封潤滑形式，密封使用柔韌、耐磨和耐高低溫材料，輪殼為雙凸輪焊接結構，通過整體熱處理達到高強度、抗沖擊、抗破碎、耐磨損等綜合性能，每條履帶總成配有13個支重輪。液壓馬達是履帶總成部分的主要設備，液壓馬達通過行走減速機驅動鏈輪來帶動鏈軌總成旋轉，實現履帶的行走。每條履帶總成配有一套液壓馬達，液壓馬達和液壓站液壓泵組成閉式回路。
